SpringCloudAlibaba之图文搞懂微服务核心组件在企业级支付系统中的应用

跟着我学微服务，基于企业级项目系列前4篇文章我们已经把什么是微服务、微服务有哪些技术解决方案、为什么微服务、哪个阶段微服务、微服务有哪些挑战、如何拆分微服务进行了一一分析。接下来我们正式进入到结合领域业务、技术方案和代码落地阶段

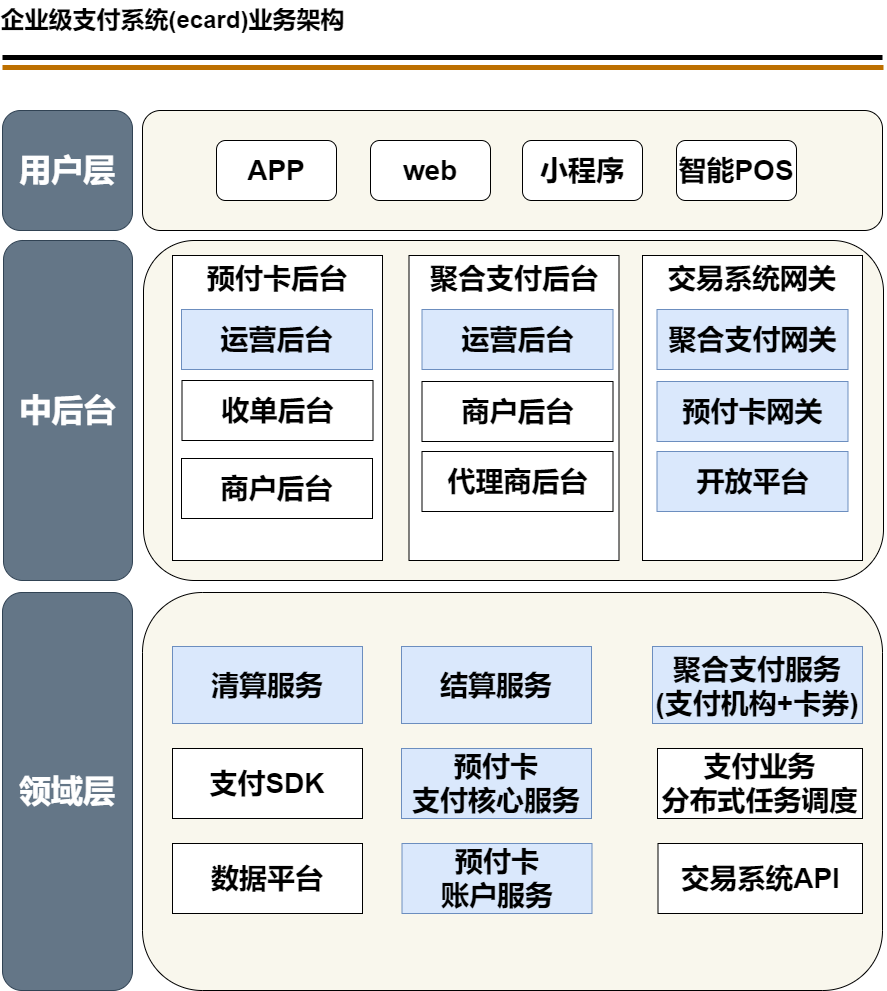

1 企业级支付系统完整业务架构图

我们在分析SpringCloudAlibaba各大组件和领域业务的关系之前，我们必须把企业级支付系统领域对象进行拆分，拆分之后我们再基于领域对象分析微服务各大组件在业务中的具体应用。我们结合下图一起来掌握企业级支付系统中有哪些核心业务对象，企业级支付系统业务对象大致分为三层分别为用户层、中后台、领域层，中后台的服务主要为管理系统(运营人员+商户)和网关系统。领域层为支付系统的核心领域业务，其中包含聚合服务(对外支付机构+对内预付卡支付)、预付卡核心交易服务、清结算服务和账户服务

2 SpringCloudAlibaba各大组件在支付系统中的应用

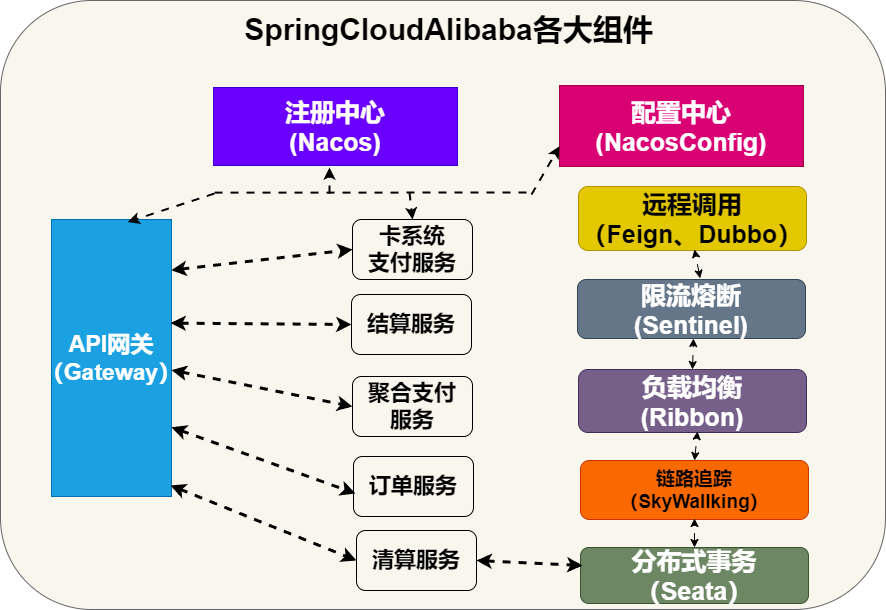

结合下图我们看各大组件相互之间的关系，以及在整体业务中的什么位置应用了什么组件，我们使用各大组件进行服务调用、应用过载防护、服务治理、分布式事务管理等等

2.1 注册中心组件

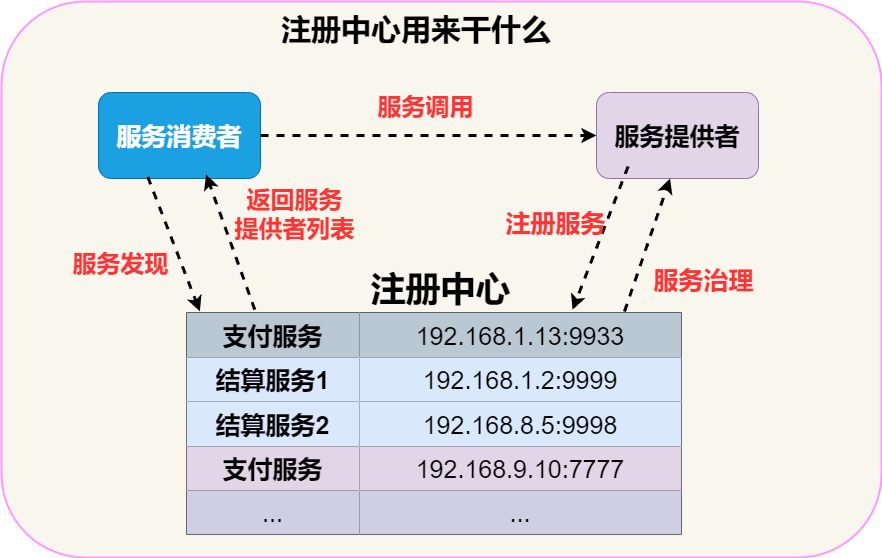

用于服务的注册与发现，管理微服务的地址信息。Spring Cloud Alibaba解决方案中使用的注册中心组件为Nacos，Nacos的介绍自行到官网查看，今天不展开讨论，中后台中的交易系统网关部分和领域层都会用到注册中心组件。我们结合下图来理解注册中心组件实现原理以及它干了什么事情

2.2 配置中心组件

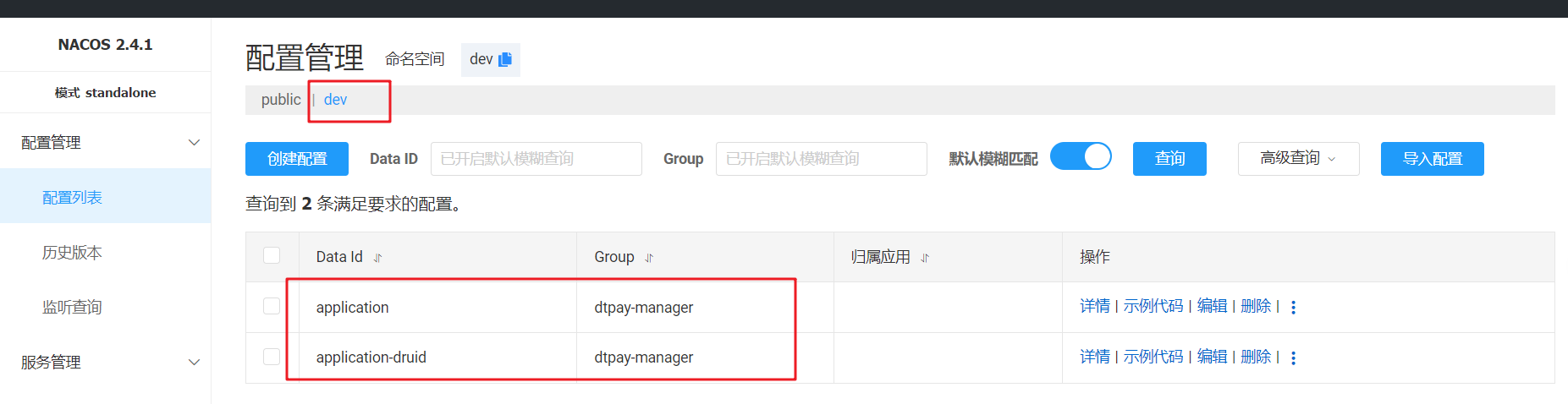

用于集中管理微服务的配置信息，可以动态修改配置而不需要重启服务。Spring Cloud Alibaba方案中使用Nacos Config对所有应用的配置信息进行统一管理。我们在配置中心的管理后台对各应用的相关配置进行管理配置，比如数据库和各中间件的的连接参数

2.3 远程调用组件

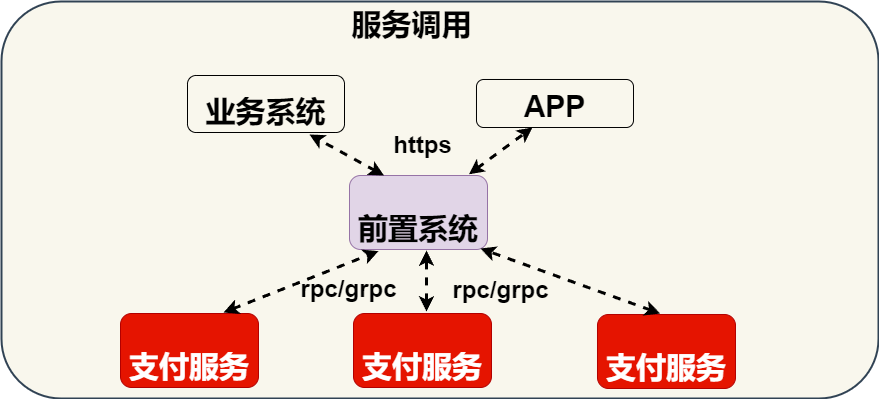

用于在不同的微服务之间进行通信和协作常用的方式有Restful API，具体实现组件有RestTemplate、Feign。另外我们也可以使用RPC（远程过程调用）具体实现框架Dubbo、gRPC

2.4 API网关组件

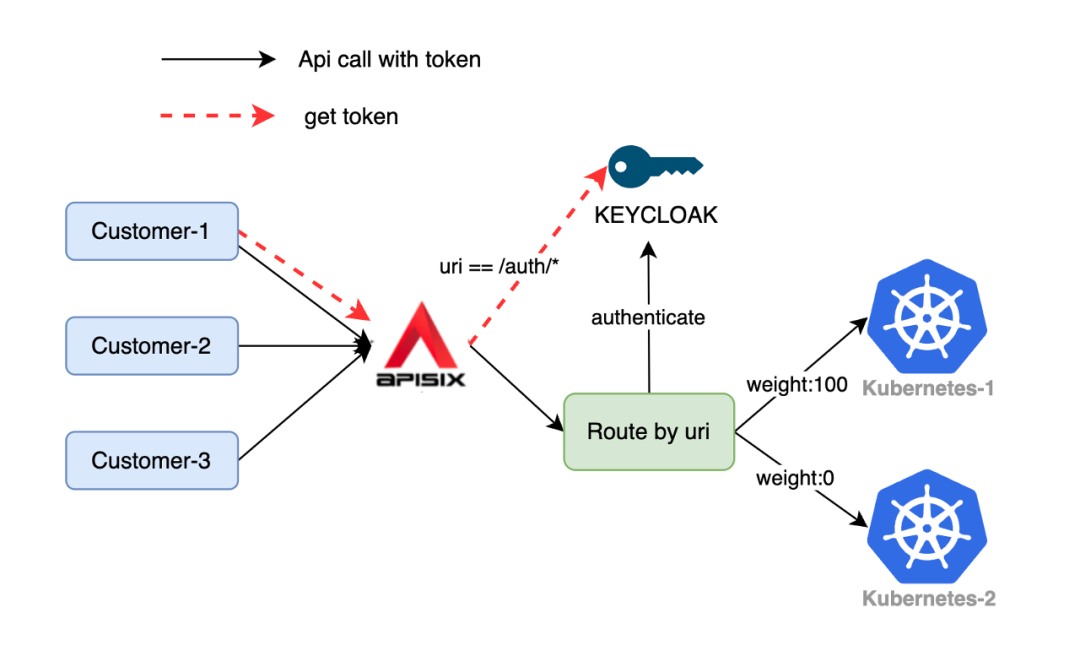

作为微服务架构的入口，统一暴露服务，并提供路由、负载均衡、安全认证等功能。具体技术实现有Spring Cloud Alibaba Gateway、Apisix。企业级支付系统中使用API网关作为整体系统的流量入口

2.5 分布式事务组件

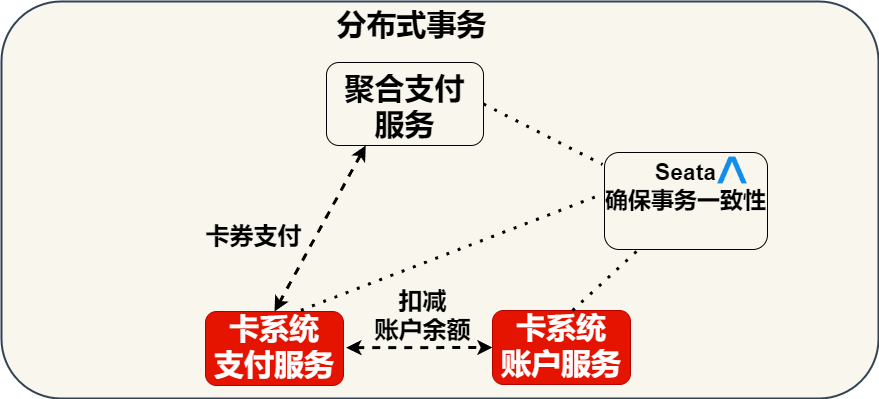

保证跨多个微服务的事务一致性和原子性操作，Spring Cloud Alibaba中的Seata提供分布式事务一致性解决方案。我们可以使用Seata中的 AT、TCC、SAGA 和 XA 事务模式实现对事务的管理。在预付卡系统账户服务、支付交易服务会产生跨服务的事务，我们会基于Seata组件对分布式事务进行管理，确保卡账户系统和支付交易系统事务的一致性。
