(微服务项目实战)预付卡系统券模块系统设计

1 技术架构

框架	描述	版本
JDK	Java运行环境	17
SpringBoot	基于SpringBoot完成后端代码开发	3.2.6
Dubbo	Apache Dubbo 是一款易用、高性能的 WEB 和 RPC 框架，同时为构建企业级微服务提供服务发现、流量治理、可观测、认证鉴权等能力、工具与最佳实践	3.x
SpringCloud	微服务框架	2023.x
SpringCloudAlibaba	springcloudalibaba微服务解决方案	2023.x
Redis	分布式缓存	6.2
Nacos	注册中心/配置中心	2.3.2
MySQL	数据库	8.x
RocketMQ	消息中间件	5.0
Vue	运营和商户平台前端框架	3.x
uni-app	前端小程序框架
Swagger	api文档生成框架
xxl-job	分布式定时任务
Sentinel	限流框架
Seata	分布式事务框架
Redisson	redis客户端框架
MyBatis	持久层框架
ShardingJDBC	分库分表框架
Mockito	Java Mock框架

2 券模块整体功能

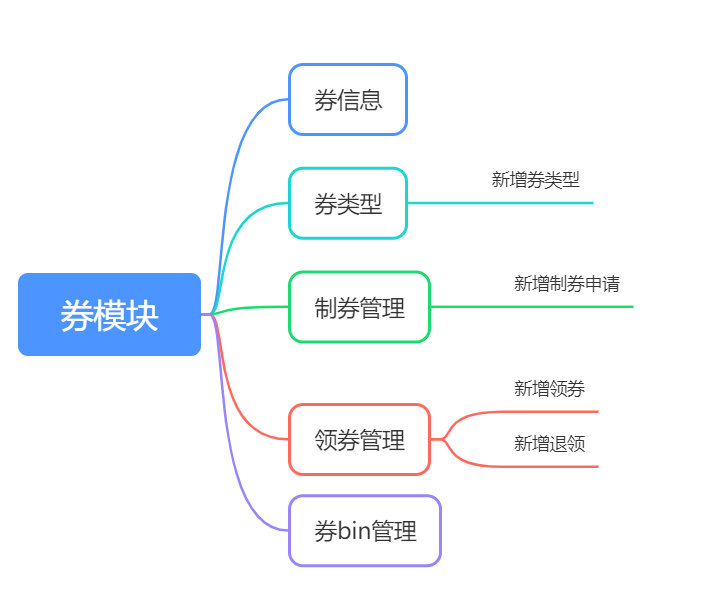

券模块主要包含券信息、券类型、制券管理、领券管理、券bin管理等功能

3 券信息模块系统设计

3.1 券信息模块数据模型

券信息模块主要包含券号、券序号、发卡机构、产品类型、消费类型、券介质、制券批次、有效期、授权状态、发卡机构激活状态、售卡机构激活状态、使用状态、制券状态等

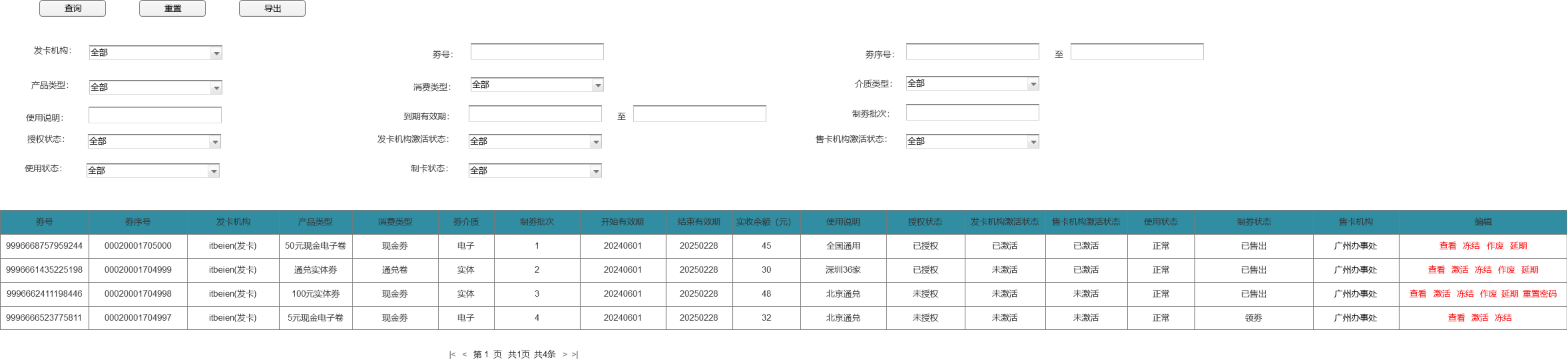

3.2 券信息模块界面原型设计

4 券类型模块系统设计

4.1 券类型模块数据模型

券类型模块数据模型涵盖产品类型、消费类型、介质类型、发卡机构、授权机构、券首号、增加操作员、新增时间等

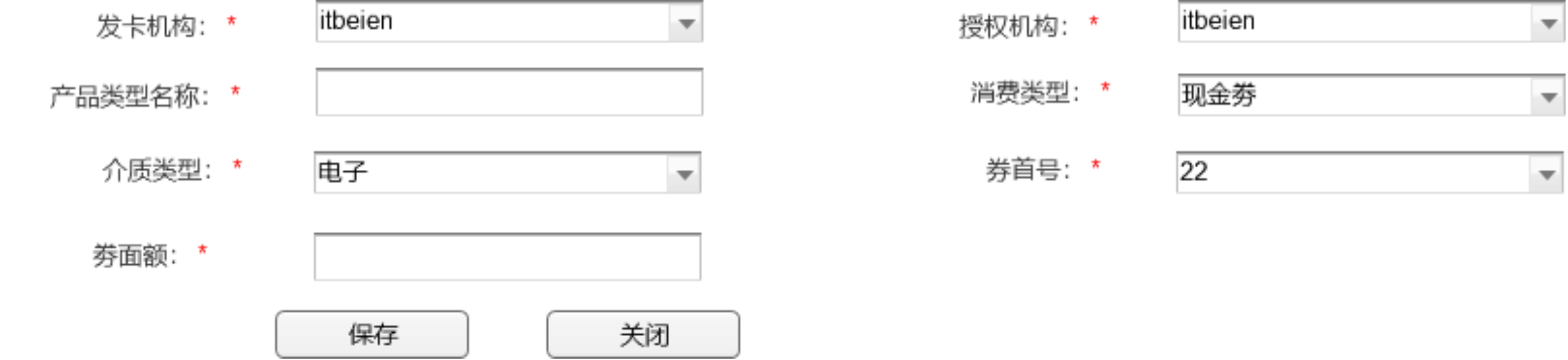

新增券类型数据模型属性包含发卡机构、授权机构、产品类型名称、消费类型、介质类型、券首号、券面额

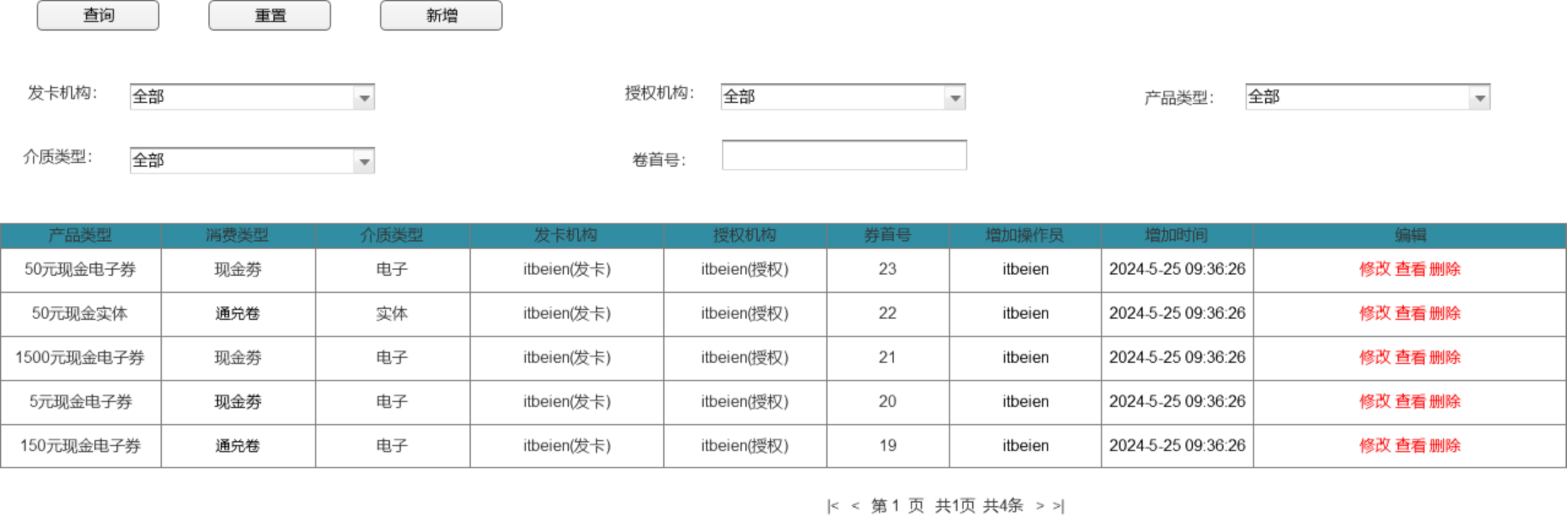

4.2 券类型模块界面原型设计

5 制券管理模块系统设计

5.1 制券管理模块数据模型

制券管理模块数据模型属性主要包含申请流水号、发卡机构、产品类型、消费类型、介质类型、制券张数、制券批次、状态、申请时间、审核时间等

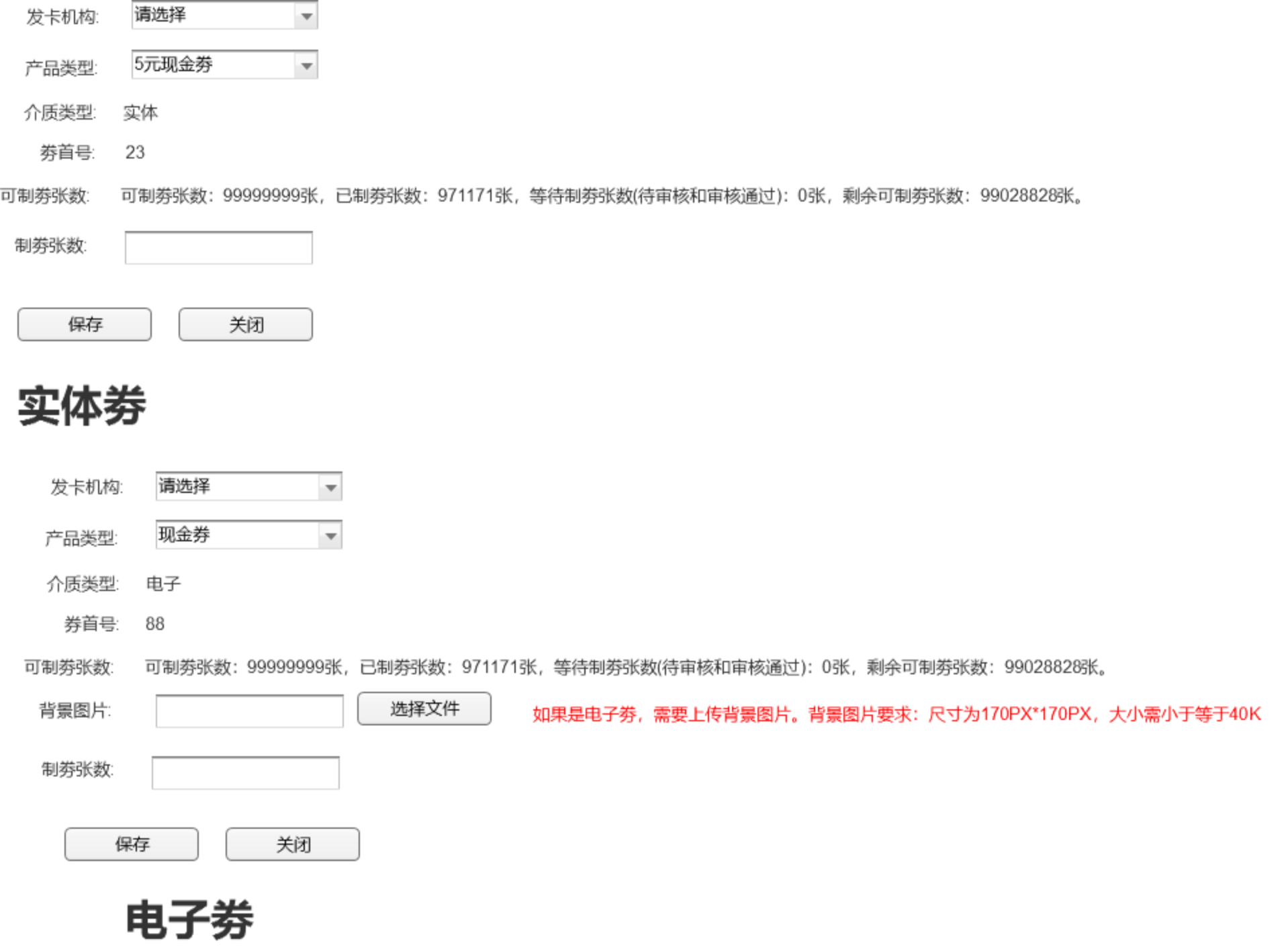

新增制券申请数据模型属性主要包含发卡机构、产品类型、介质类型、券首号、制券张数、背景图片

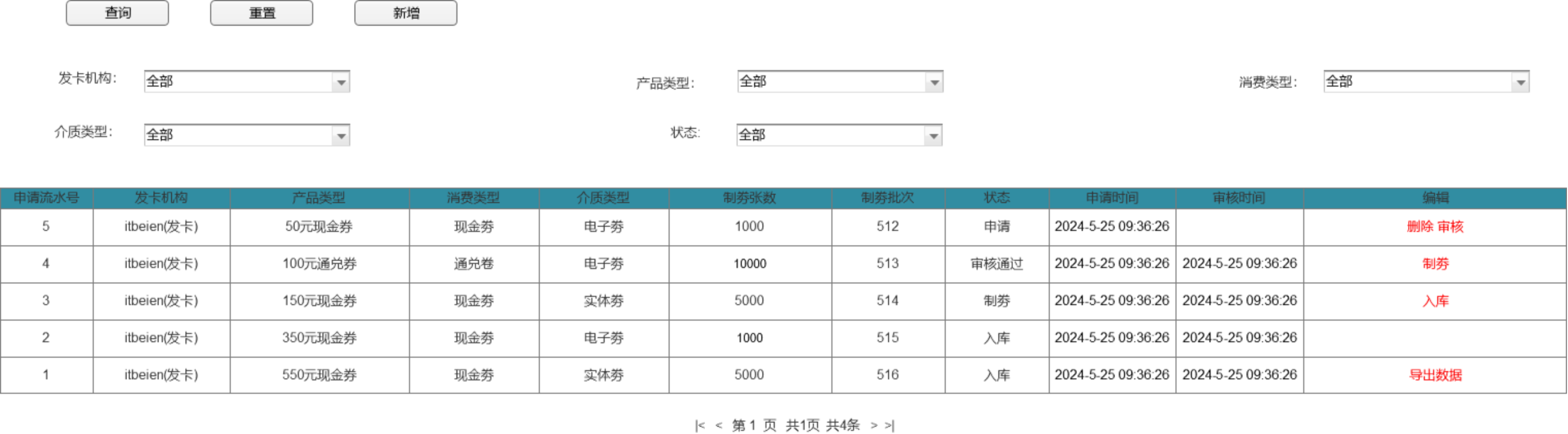

5.2 制券管理模块界面原型设计

6 领券管理模块系统设计

6.1 领券管理模块数据模型

领券管理模块数据模型属性主要包含业务类型、发卡机构、产品类型、售卡机构、领券批次、领券张数、发卡自动激活、售卡自动激活、状态等

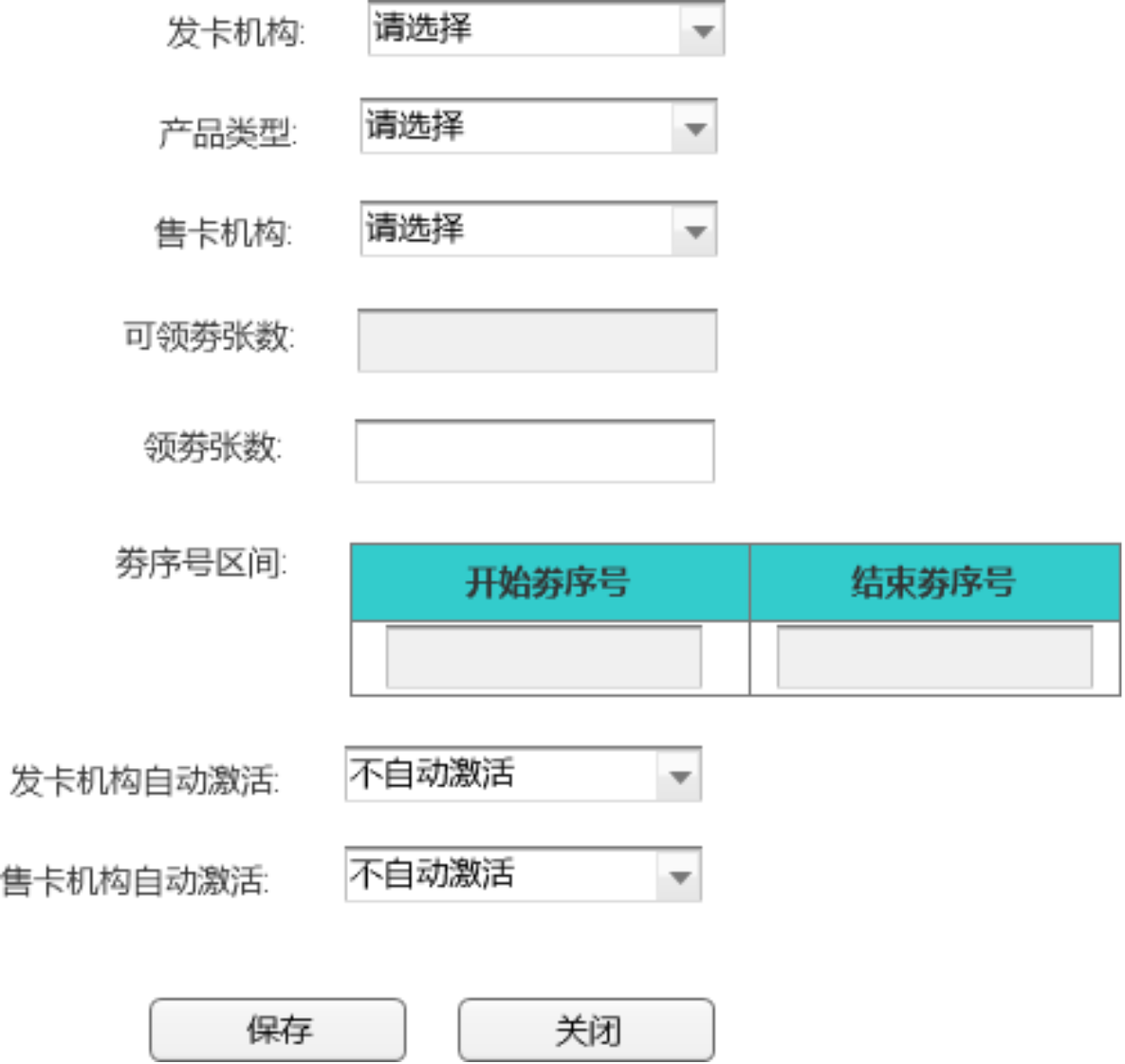

新增领券功能数据模型属性主要包含发卡机构、产品类型、售卡机构、可领券张数、领券张数、券序号区间、发卡机构自动激活、售卡机构自动激活

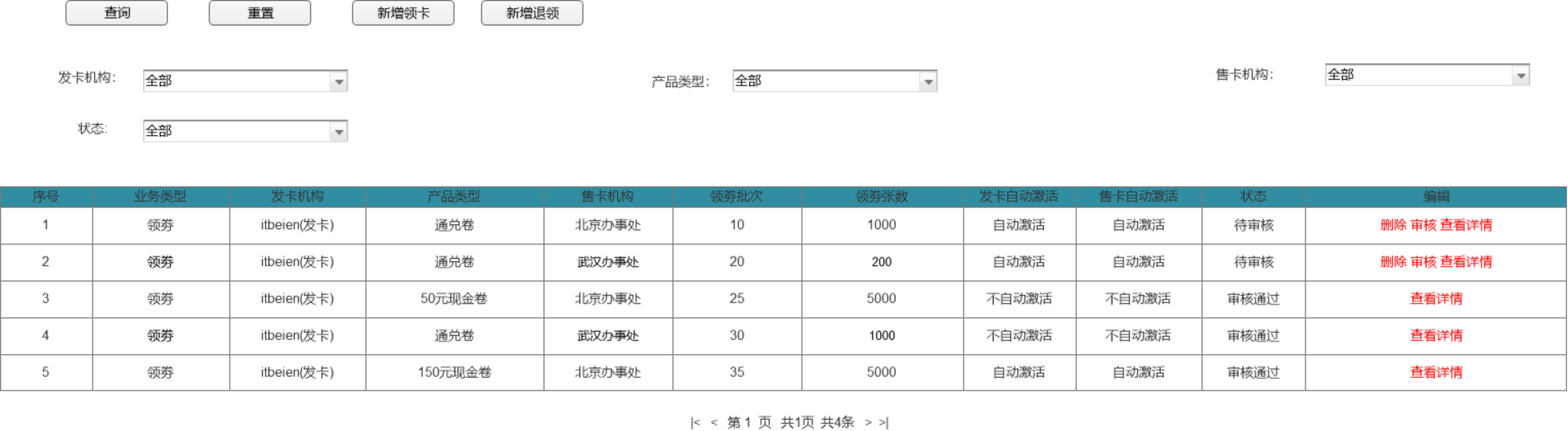

6.2 领券管理模块界面原型设计

7 券Bin管理模块系统设计

7.1 券Bin管理模块数据模型

券Bin管理模块数据模型属性主要包含授权机构、发卡机构、券Bin、可制券张数、已制券张数、授权机构激活、使用状态、新增时间、新增操作员等

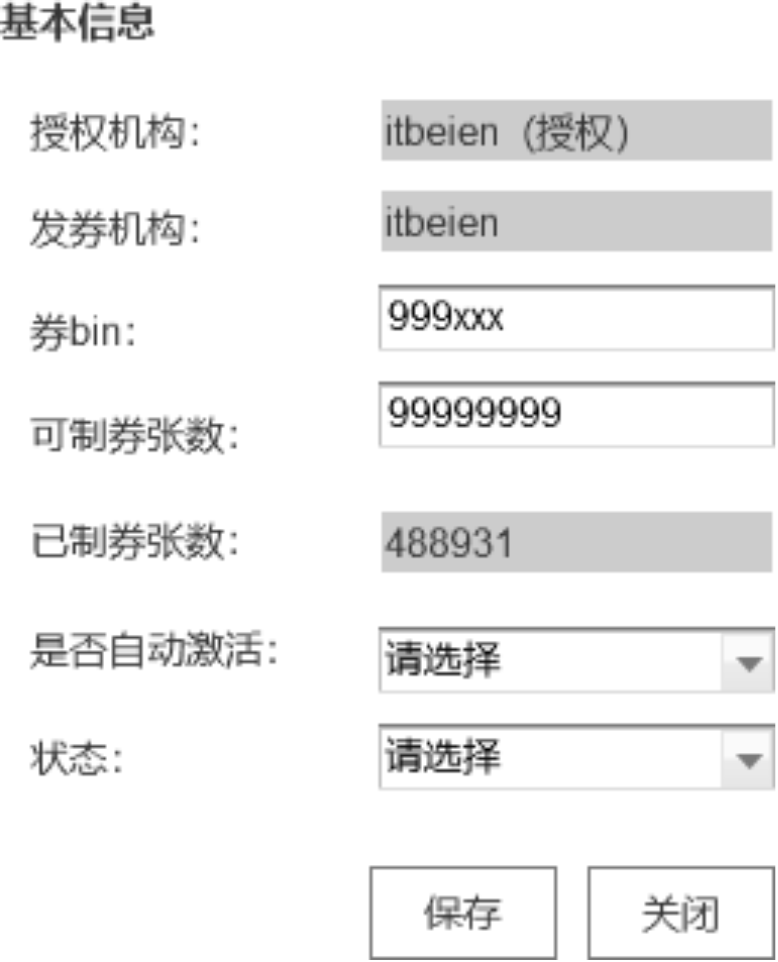

新增券Bin数据模型属性包含授权机构、发券机构、券Bin、可制券张数、已制券张数、是否自动激活、状态等

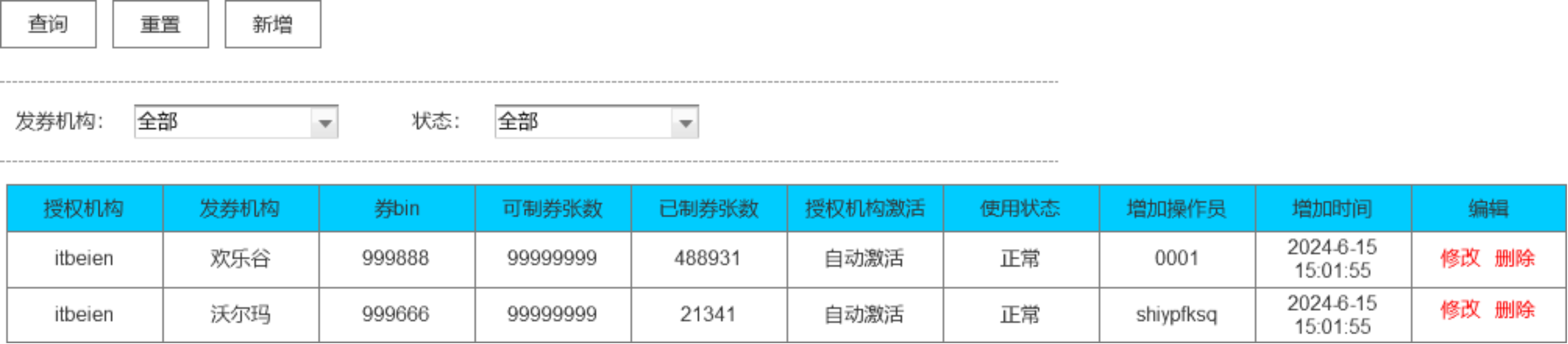

7.2 券Bin管理模块界面原型设计

8 交易管理模块系统设计

8.1 交易查询数据模型

交易查询数据模型属性包含订单号、第三方订单号、业务类型、订单来源、卡券类型、卡券号、消费类型、交易数目、发卡机构、卡产品类型、订单状态、购卡客户等

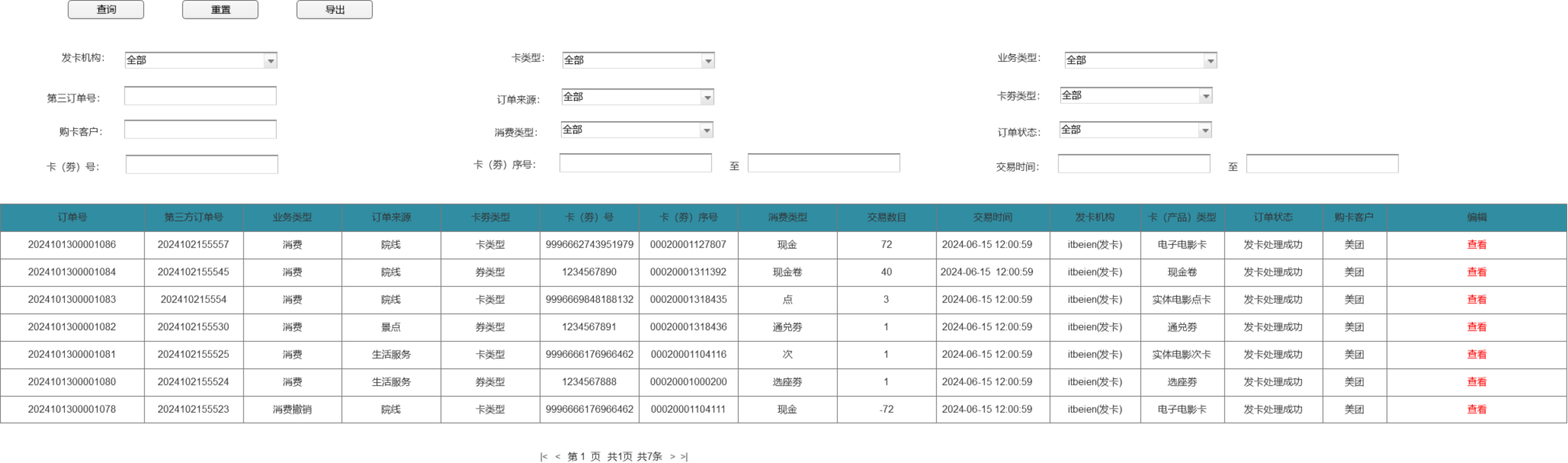

8.2 交易查询界面原型设计
